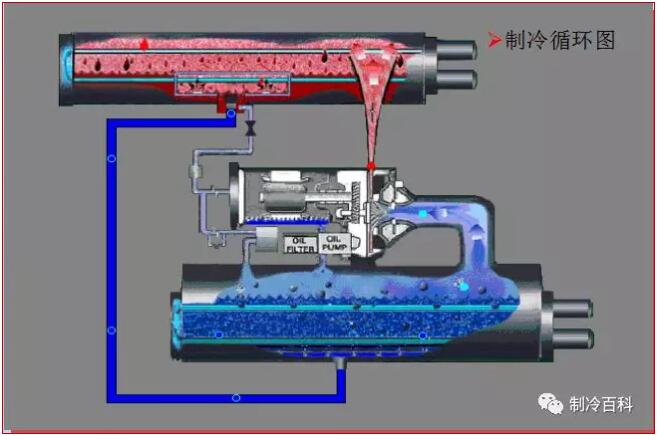

制冷循环：

压缩机不断的从蒸发器中抽出制冷剂气体，由于压缩机抽取制冷剂降低了蒸发器的压力，使蒸发器里剩余的制冷剂在相对低的温度（一般为3到6℃）沸腾蒸发。制冷剂气化吸取铜管内循环水的热量使之降温，得到空调所需的冷冻水。

吸取循环水中的热量之后，制冷剂蒸气被吸入压缩机压缩，压缩后制冷剂温度升高，从压缩机排出温度可达37到40℃，进入冷凝器进行冷凝。

温度相对较低的冷却水（18～32℃）流经冷凝器铜管，带走气态制冷剂的热量，使之冷凝成液态。

液态制冷剂流过膨胀阀时节流，其中一部分由于蒸发器侧压力较低而闪蒸成气体，在闪蒸过程中带走剩余液体的热量，制冷剂回到低温低压状态进行蒸发，又开始了制冷循环。
